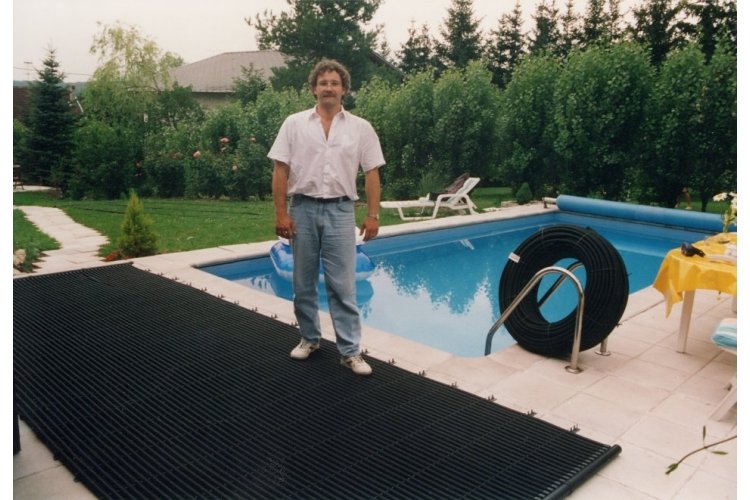

Montage

Attirez le soleil ! Le faire soi-même est simple, fait plaisir et vous économisez beaucoup d'argent.

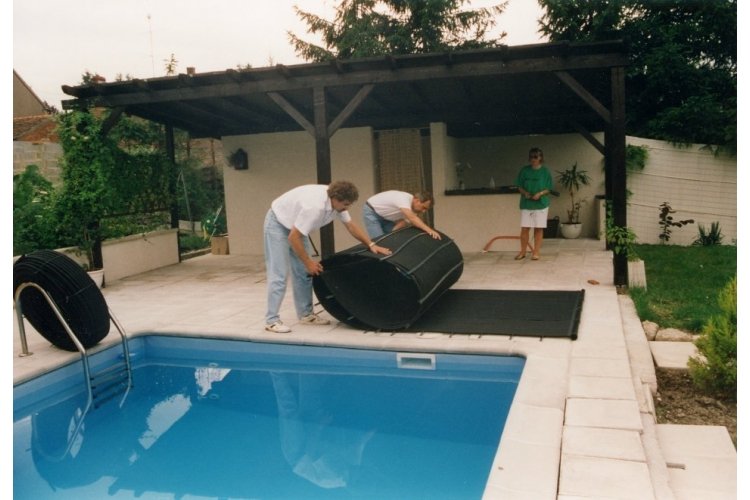

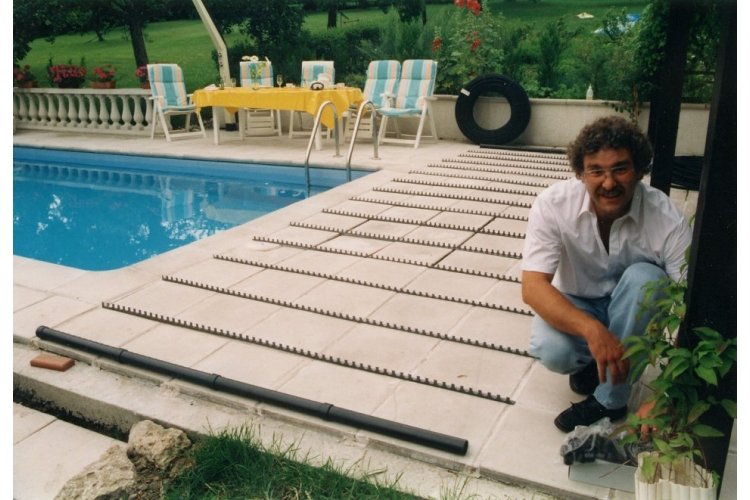

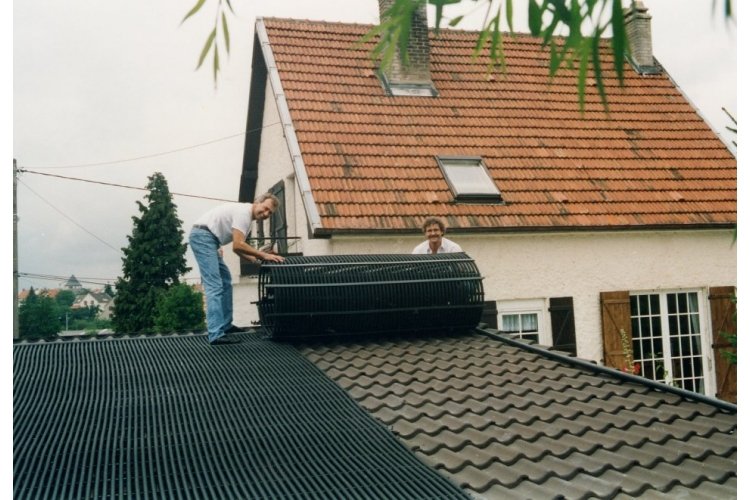

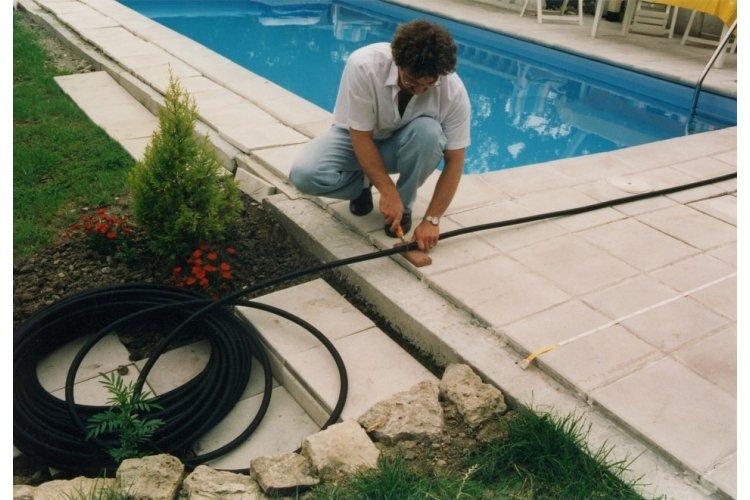

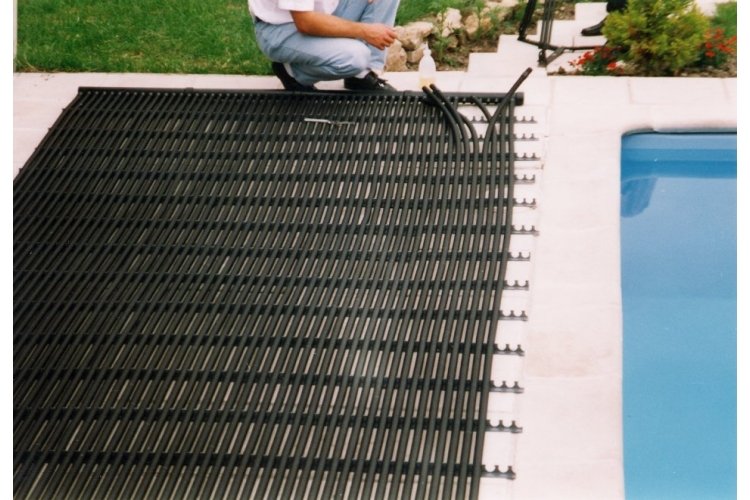

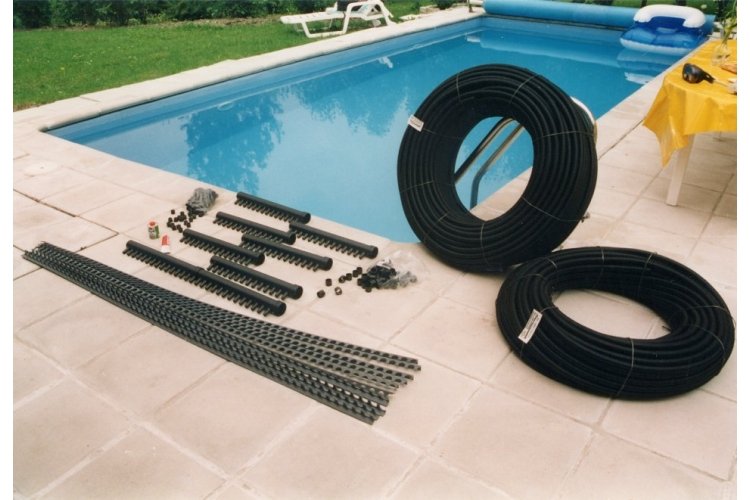

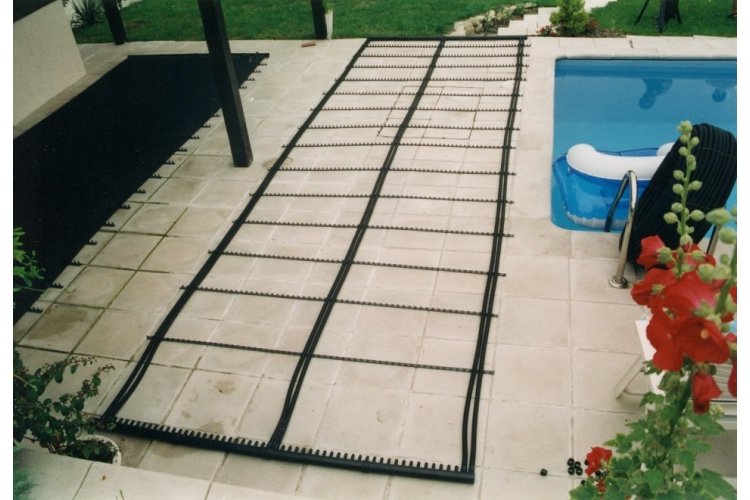

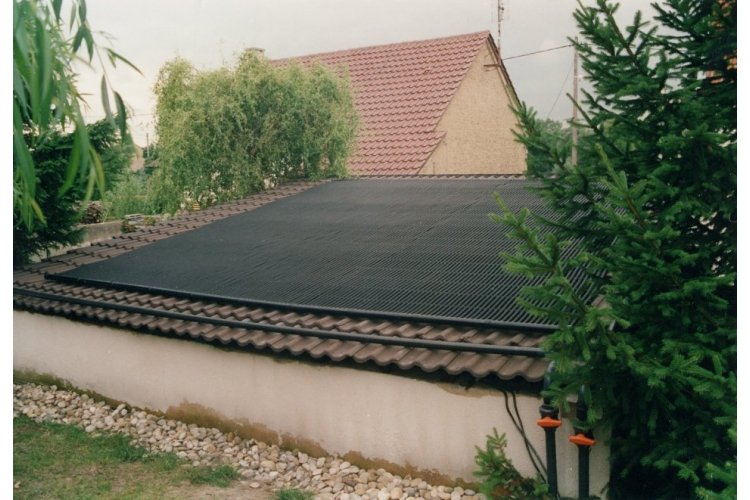

Pas besoin d'outils, il suffit d'emboîter les tuyaux. Le montage du collecteur solaire ROOS® est accessible aux bricoleurs débutants :






Une notice de montage est jointe à votre collecteur solaire ROOS® ou à télécharger ici :
Notice de montage

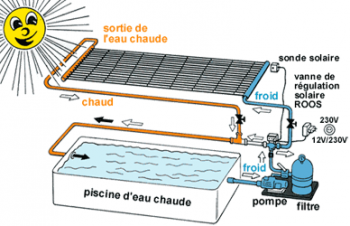

Branchement du collecteur sur le groupe de filtration

La vanne automatique de régulation solaire ROOS® teste avec ses sondes la température extérieure et la température de la piscine.

Dans une même opération vous filtrez et vous chauffez votre piscine. La vanne de régulation automatique ROOS® gère cette opération.

Elle ouvre et ferme automatiquement le circuit de l'eau à travers le collecteur.

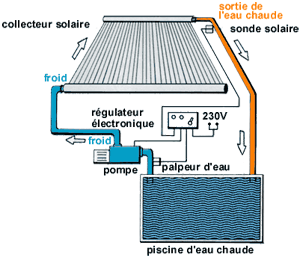

Branchement du collecteur à une pompe séparée






La régulation gère cette opération.
Utilisation : pour les piscines équipées d'un bloc de filtration intégré.

Kit solar control PROFI
Utile en cas de branchement du collecteur ROOS à une pompe séparée


  Spécialement pour votre chauffage solaire de piscine :
  • Prêt à brancher : les lumières de contrôle vert/rouge/jaune indiquent les situations respectives en cours.
  • Réglable en température maximale.
    Interrupteur : Automatic, on et off.
  • Avec sonde plongeante et sonde solaire (10 m) et vis réceptacle 1/2" pour sonde plongeante.
    Pour brancher une pompe de 230 V jusqu'à 1,8 kW de puissance.



Pour plus d'informations sur le montage, consultez la vidéo d'installation solar-rapid®




Nous vous accompagnons dans votre projet, profitez de notre expérience de 40 ans !
